Antenna SLIM JIM per la banda UHF - 433
di IZ1NER Alberto
pilotapazzoge@tiscali.it
Salve a tutti!
In questa pagina vi presento la SLIM JIM per i 433 MHz.
Devo precisare che personalmente non conoscevo ancora quest'antenna che infatti mi è stata segnalata dall'amico
Antonio IZ1LRB, il quale mi ha fornito gentilmente tutte le spiegazioni al riguardo.
Il mio giudizio su quest'antenna: ottima realizzazione che con pochi watts riesce ad aprire i vari "ponti" che altre
antenne operano a fatica o comunque necessitano di media/alta potenza.

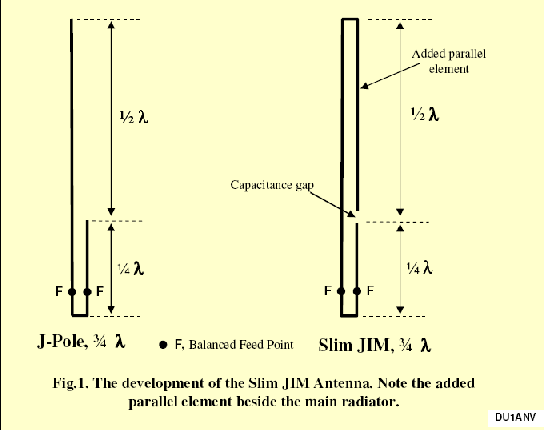

La SLIM JIM qui rappresentata non è altro che una J pole con aggiunta sulla parte radiante di 1/2 onda.
In pratica la J è una 1/2 onda alimentata da 1/4 onda bifilare, invece la SLIM è un'onda intera ripiegata esattamente
come si fa per il dipolo ripiegato, alimentata come la J.
Le formule per calcolarla rispondono a quelle della J tranne che per il punto di alimentazione
che va ricercato sperimentalmente e che in realtà è leggermente maggiore rispetto alla J ovvero è situato un pò più in alto.

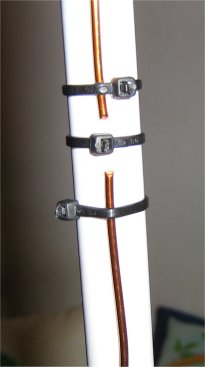

Il "gap", cioè il piccolo spazio che va lasciato tra il 1/4 onda di alimentazione e il ritorno del radiatore ripiegato
è di 1 cm. e va rubato alla misura del radiatore stesso.

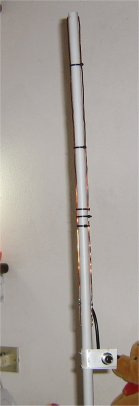

Per la costruzione ho usato una canaletta da impianti elettrici di sezione 16 mm., così facendo ho risolto il problema
della spaziatura; come conduttore d'antenna rame smaltato di 2 mm. opportunamente carteggiato

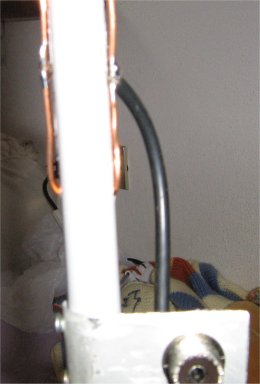

e quindi reso vivo nel punto di taratura a contatto del cavo coassiale, dove dopo aver trovato il punto
di accordo viene saldato il tutto tenuto fermo da fascette "zip" plastiche.

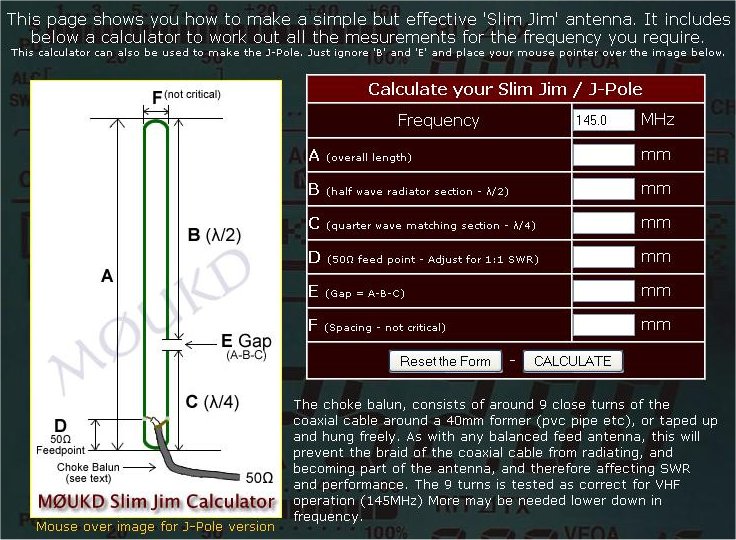

Le misure si ricavano dalle seguenti formule:
L1: 212/f - L2: 70,7/f - sp: 6,8/f - al: va ricercata ma è leggermente al di sopra del valore 4,6/f
il "gap" è 1 cm., per cui la parte del radiatore che viene ripiegata è L1-L2-1cm.= ...
Come al solito auguro buona costruzione a tutti voi!
E non esitate a scrivermi per eventuali info al riguardo.
Alberto IZ1NER

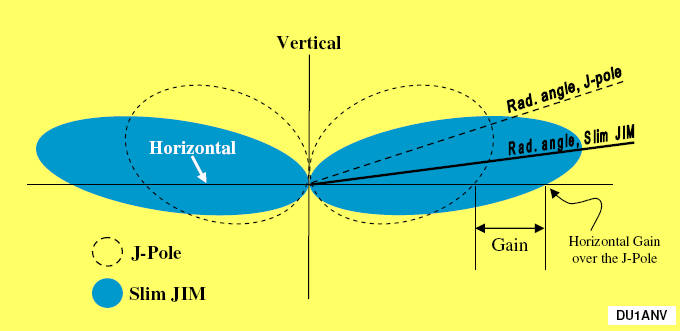

Diagramma SLIM JIM - J Pole
